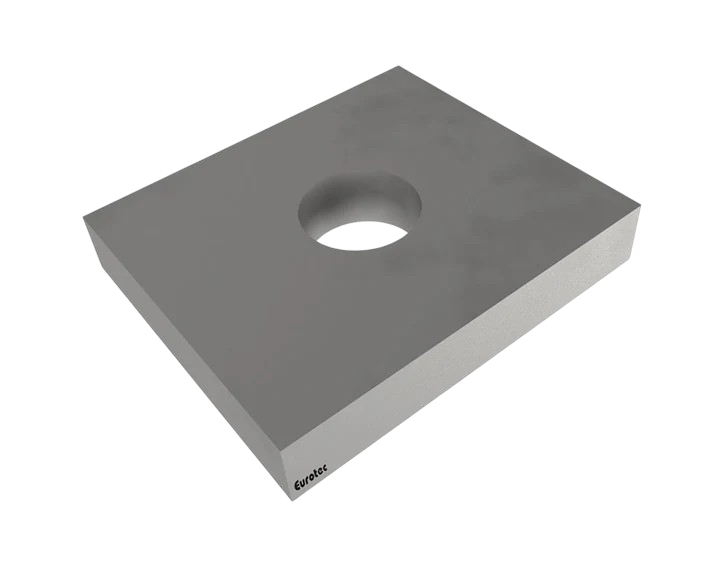

Druckplatte für Zuganker

Die Druckplatte Zuganker von Eurotec lässt sich mit dem entsprechenden Zuganker 340/440/540 bzw. 620 kombinieren. Dadurch erreichen Sie hohe Zugkräfte.



Material

• Baustahl S355 Verzinkt

Vorteile

• In Kombination mit der Druckplatte kann die Zugkraft zusätzlich erhöht werden
• Zur Montage in Holz und Beton

Zulassung

• Europäische Technische Bewertung ETA-19/0020 (für 340/440/540)

• Beantragt: Europäische Technische Bewertung ETA-19/0020 (für 620)



Anwendungshinweise

Die Zuganker werden im Fußbodenbereich auf die Beplankung aufgelegt und mit Schrauben oder Ankernägeln am Stiel und ggf. an der Schwelle befestigt. Dabei ist die Verbindung in der Lage, Zug-, Sog- und Schubkräfte sicher über die Schrauben in den Zuganker und letztendlich über einen Dübel in die Bodenplatte zu leiten.
Maximale Schwellenhöhe: 150 mm unter Berücksichtigung der Abstände zum Stirnholzrand nach EC5
