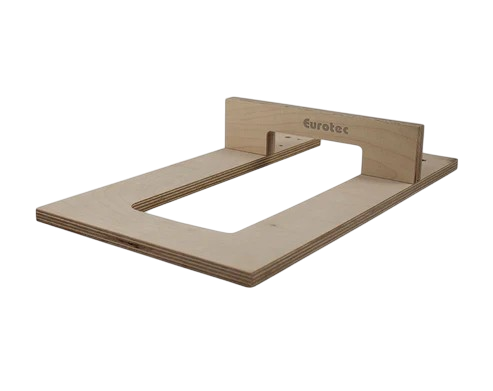

Magnus Fräs-Montagelehre

1. Den Anschlag der Fräs- und Montagelehre einfach auf die gewünschte Größe des Magnus-Holzverbinders einstellen, die Fräs- und Montagelehre auflegen, fixieren und mit dem entsprechendem Nutfräser die Taschenfräsung herstellen.
2. Anschließend wird der Magnus in die Ausfräsung eingesetzt und mit den mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der baugleiche zweite Teil des Magnus-Holzverbinders verschraubt. Die Vormontage ist beendet und das anzuschließende Bauteil wird eingehängt.
3. Abschließend wird die Fixierschraube in den Atlas gesetzt. Hierdurch wird der Magnus-Holzverbinder gegen das Herausheben gesichert. FERTIG!

Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.

Anwendungen

Holzverbindungen für Haupt-Nebenträger-Anschlüsse
