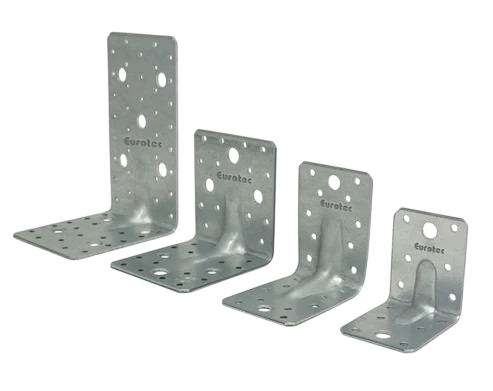

Winkelverbinder mit Rippe

Der Winkelverbinder mit Verstärkungsrippe kann zur Befestigung von
Kanthölzern auf Mauerwerk, Beton etc. sowie Holz-Holzverbindungen
eingesetzt werden. Durch die Verstärkungsrippe erhält der Verbinder
eine hohe Stabilität und ist besonders für Anschlüsse geeignet bei denen
hohe Kräfte übertragen werden müssen.

Material
• Kohlenstoffstahl
• Werkstoff-Nr. 1.02226 (EN 10027-2)
• DX51D (EN10346)
• Oberfläche: Feuerverzinkt Z 275 (DIN EN 10327:2004)

Montage
Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/Kammnägeln Ø 4,0 x 40 mm, Tragfähigkeitsklasse 3/C,
profilierte Nagellänge lef ≥ 31 mm, Bolzen Ø 10 mm mit min. (NRk; VRk) = 5 kN.

Alternativ können sie auch zugelassene Schrauben verwenden. z.B. die Winkelbeschlagschraube der Marke Eurotec (in unserem Shop verfügbar).
